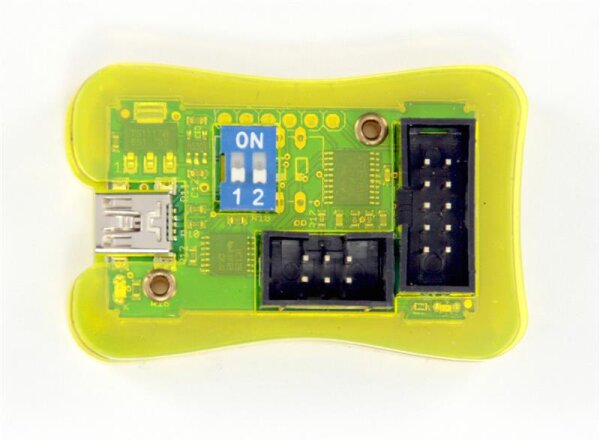

Äußerst leistungsfähiger ISP-Programmer für alle ATMEL-AVR-Controller, die über die SPI-Schnittstelle programmierbar sind. Bemerkenswert ist der eigene schnelle 32-Bit Controller mit speziell entwickelter Firmware, der sehr schnelle Programmierzyklen erlaubt.
Die adaptive Bitratenanpassung erkennt automatisch eine zu hoch eingestellte SPI-Bitrate und passt diese selbstständig an.
Über zwei DIL-Schalter ist sogar eine Target-Spannungsversorgung möglich. Diese ist wahlweise auf 5V oder 3,3V einstell- sowie zu- und auschaltbar.
Lasergeschnittenes Plexigehäuse. Zwei eingebaute Status-LEDs signalisieren den momentanen Zustand des Programmers.
Elektronik und Gehäuse sind komplett "made in Germany".
10- und 6-poliger Programmieranschluss OnBoard, kein externer Adapter erforderlich. 10- und 6-polige Anschlussleitungen werden mitgeliefert.
Softwareunterstützung:
- AVR Studio 4, AVR Studio 5, ATMEL Studio 6
- ATMEL/MICROCHIP Studio 7
- AVRDUDE
- Bascom mit der Einstellung Options->Programmer = STK500
Unterstützung folgender Microcontroller:
- Atmel ATTiny
- Atmel ATMega
Sowie alle AVR-Controller, die die SPI-ISP-Programmierschnittstelle über MISO/MOSI/SCK oder PDI/PDO/SCK unterstützen.
Technische Daten:
- Sehr schneller Programmierzyklus durch onboard Prozessor und ausgefeilter Firmeware
- Adaptive Bitratenanpassung, erkennt automatisch eine zu hoch eingestellte SPI-Bitrate
- Spannungsversorgung des Targets 3,3V maximal 120mA, 5V maximal 500mA abhängig vom PC
- Benötigt keine Stromversorgung vom Target
- Befehlskompatibel zu STK500
- USB2.0 kompatibel
- 2 Leuchtdioden zur Funktionskontrolle
- Sehr schnelle Datenübertragung erfolgt mit 12 Megabit
- Datenübertragung per Software einstellbar, langsamere Übertragungsraten wählbar
- Integrierter 6 auf 10 Adapter
- Eigenverbrauch ca. 15mA
Lieferumfang:
- ISP-Programmer im farbigen Plexigehäuse (Farbe kann variieren)
- Anschlusskabel 6- und 10-polig, ca. 15cm Länge.
- USB-Mini-Kabel
Information zur Installation:
- Zur Installation des passenden virtuellen Comport-Treibers unter Windows 7 und 8.x) ist nur die Datei "ERFOS-PROG.ZIP" erforderlich. Entpacken Sie die ZIP-Datei in einem beliebigen Verzeichnis auf ihrem PC. Öffnen Sie im Gerätemanager das unbekannte Gerät mit der rechten Maustaste und wählen "Treibersoftware aktualisieren". Im darauf folgenden Fenster wählen Sie das Verzeichnis aus, in dem sich die Datei "ERFOS-PROG.INF" befindet.
- Für die Installation des Treibers unter Windows 8.x suchen Sie bitte im Internet nach „Treibersignatur Windows 8“.
- Bei Windows 10 und 11 ist keine Treiberinstallation erforderlich, der Programmer meldet sich automatisch als "Serial USB Device" an. Bitte den Windows 7 - Treiber NICHT installieren.
- Bei Windows 10 und 11 unbedingt ATMEL Studio 7 benutzen, ältere Versionen funktionieren nicht.
ATMEL-Studio 7: Tools->Add target->Select Tool: STK500, Select serial port: COM...
- HINWEIS: Dieser Programmer kann nicht AVR-Controller mit TPI, PDI oder UPDI-Schnittstelle programmiere
