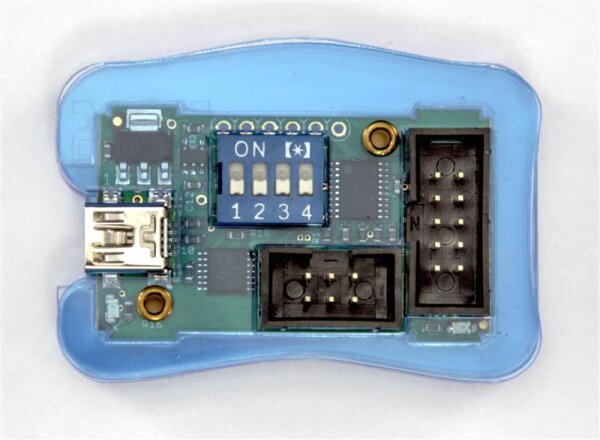

Ein absolutes Multitalent. Drei verschiedene Programmiermodis ermöglichen unterschiedliche Einsatzbereiche. Es können sowohl Atmel AVR über die ISP-Schnittstelle als auch Cortex-M Controller von ST und NXP über den UART-Bootloader programmiert werden. Mit einem DIP-Schalter kann man zwischen Atmel AVR, STM32, NXP/LPC oder serielles Interface auswählen.
Besonderheit im AVR-Modus! Die adaptive Bitratenanpassung erkennt automatisch eine zu hoch eingestellte SPI-Bitrate und passt diese selbstständig an.
Über die DIP-Schalter ist sogar eine Target-Spannungsversorgung möglich. Diese ist wahlweise auf 5V oder 3,3V einstell- sowie zu- und auschaltbar.
Dieses kleine Helferlein für Profis, Bastler sowie ambitionierte Laien wird im lasergeschnittenen Plexigehäuse geliefert. Elektronik und Gehäuse sind komplett "Made in Germany". Zwei eingebaute Status-LEDs signalisieren den momentanen Zustand des
Programmers.
10- und 6-poliger Programmieranschluss OnBoard, kein externer Adapter erforderlich. 10- und 6-polige Anschlussleitungen werden mitgeliefert.
Softwareunterstützung:
- AVR Studio 4, AVR Studio 5,
- ATMEL/MICROCHIP-Studio 6 + 7
- AVRDUDE
- Bascom mit der Einstellung Options->Programmer = STK500
- Flash Magic für NXP/LPC-Controller
- STM32-Flash-Loader
Unterstützung folgender Microcontroller:
- Atmel ATTiny
- Atmel ATMega
- Viele weitere AVR-Controller, die die SPI-Programmierschnittstelle über MISO/MOSI/SCK oder PDI/PDO/SCK unterstützen.
- Alle STM32-Cortex-M Controller mit UART-Bootloader
- Alle NXP/LPC-Cortex-M Contoller mit UART-Bootloader
Technische Daten:
- Vier verschiedene Betriebsmodis AVR, STM, NXP/LPC und serielles Interface
- Als USB-Seriell-Wandler zum debuggen im Modus serielles Interface
- Sehr schneller Programmierzyklus durch onboard Prozessor und ausgefeilter Firmware
- Adaptive Bitratenanpassung, erkennt automatisch eine zu hoch eingestellte SPI-Bitrate
- Spannungsversorgung des Targets 3,3V maximal 120mA, 5V maximal 500mA abhängig vom PC
- Benötigt keine Stromversorgung vom Target
- Befehlskompatibel zu STK500
- USB2.0 kompatibel
- 2 Leuchtdioden zur Funktionskontrolle
- Sehr schnelle Datenübertragung erfolgt mit 12 Megabit
- Datenübertragung per Software einstellbar, langsamere Übertragungsraten wählbar
- Eigenverbrauch ca. 15mA
Lieferumfang:
- ISP-Programmer im farbigen Plexigehäuse (Farbe kann variieren)
- ISP-Anschlusskabel 6- und 10-polig, ca. 15cm Länge
- USB-Mini-Kabel
Hinweise:
- Dieser Programmer kann nicht AVR-Controller mit TPI, PDI oder UPDI-Schnittstelle programmieren
- NXP-Controller mit 8051-Kern (LPC9xx), ARM7 (LPC2xxx), Armv8 (LPC55xx) sowie Kinetis-Cortex-M werden von diesem Programmer nicht unterstützt.
- STM8-Controller werden von diesem Programmer nicht unterstützt.
Information zur Installation:
- Zur Installation des passenden virtuellen Comport-Treibers unter Windows 7 und 8.x ist nur die Datei "ERFOS-PROG.ZIP" erforderlich. Entpacken Sie die ZIP-Datei in einem beliebigen Verzeichnis auf ihrem PC. Öffnen Sie im Gerätemanager das unbekannte Gerät mit der rechten Maustaste und wählen "Treibersoftware aktualisieren". Im darauf folgenden Fenster wählen Sie das Verzeichnis aus, in dem sich die Datei "ERFOS-PROG.INF" befindet.
- Für die Installation des Treibers unter Windows 8.x suchen Sie bitte im Internet nach „Treibersignatur Windows 8“.
- Bei Windows 10 und 11 ist keine Treiberinstallation erforderlich, der Programmer meldet sich automatisch als "Serial USB Device" an. Bitte den Windows 7 Treiber NICHT installieren.
- Bei Windows 10 und 11 unbedingt ATMEL Studio 7 benutzen, ältere Versionen funktionieren nicht.
- ATMEL-Studio 7: Tools->Add target->Select Tool: STK500, Select serial port: COM...
