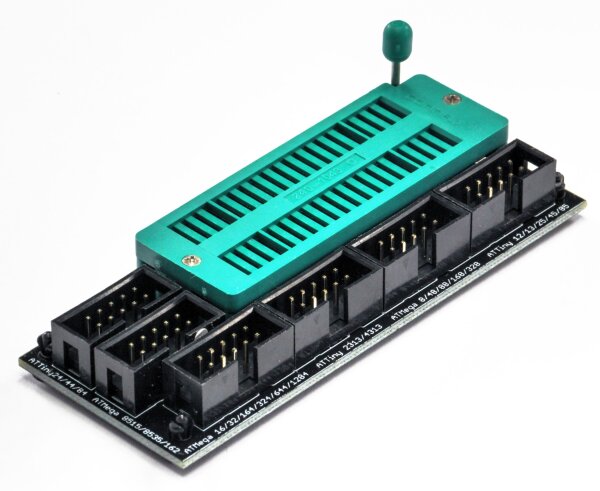

Hochwertiges Modul mit Schwenkhebel-Nullkraftsockel für fast alle AVR-Controller im DIL-Gehäuse. Kein eigenes Board erforderlich. DIL-Controller sind einfach und schnell programmierbar. Auch für Serienproduktionen einsetzbar. Es wird der 10-polige ISP Standardanschluss von Atmel verwendet. Zusätzlich ist Pin3 als Taktanschluss ausgelegt, wenn der Controller auf externen Takt gesetzt wurde.
Kann mit folgenden Programmern benutzt werden:
- AVR-ISP mit 10-pol. Anschluss
- Prog-S2 mit 10-pol. Anschluss
- AVR-Prog (ehemals ALL-AVR) mit 10-pol. Anschluss
- AVR-ISP-Stick mit 6-auf-10 Adapter
- EXA-Prog mit 10-pol. Anschluss
- Alle anderen AVR-Programmer mit Standard 10-pol. Anschluss
Einsetzbar für folgende AVR Controller in DIL-Bauform:
- 40-polig: ATMega 8515/8535/162
- 40-polig: ATMega 16/32/164/324/1284
- 28-polig: ATMEGA 8/48/88/168/328
- 20-polig: ATTiny 2313/4313
- 14-polig: ATTiny24/44/84
- 8-polig: ATTiny 12/13/25/45/85
Lieferumfang:
- Schwenkhebel-Modul 6-40polig für DIL AVR Controller
- Kurzanleitung
Technische Daten:
- 5 x 10 polige ISP Wannenanschlüsse für AVR Controller im DIL-Gehäuse
- Kompatibel mit allen Signalpegeln
- Pin 3 für Taktgenerator
- Hochwertige Schwenkhebelfassung (Nullkraft-Sockel) für variablen 4-18mm Pinabstand
- Sehr einfach einsetzbar - keine Spezialkenntnisse erforderlich
Hinweis:
Lieferung ohne Microcontroller und Verbindungskabel.
Alle AVR-Controller werden rechtsbündig eingesetzt, Controller-Markierung (PIN1) nach links.
