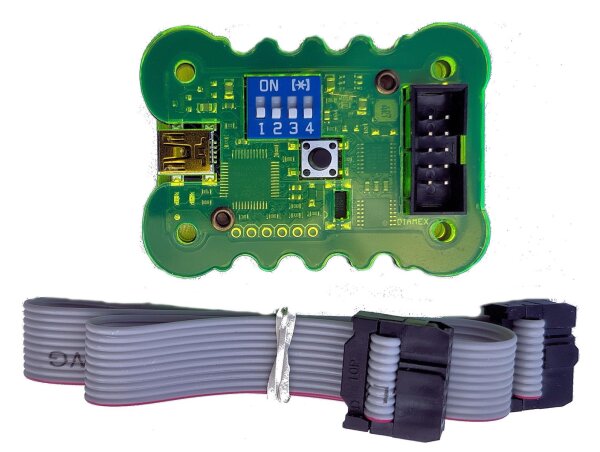

EXA-PROG – abgeleitet vom lateinischen „Examin“ = überprüfen. EXA-PROG hat eine eingebaute Funktion zur Selbstüberprüfung aller Signale auf den Programmierleitungen mit dem dazugehörigen Exa-Tool.
EXA-Prog steht für die neue Generation der ISP-Programmer, die nicht nur auf einen speziellen Microcontroller-Typ beschränkt sind, sondern mehrere unterschiedliche Controller-Architekturen und Programmierschnittstellen unterstützt.
Laser geschnittenes Plexigehäuse. Zwei eingebaute Status-LEDs signalisieren den momentanen Zustand des Programmers. Elektronik und Gehäuse sind komplett "made in Germany".
Unterstützung folgender Microcontroller:
- ATMEL/Microchip AVR, MegaAVR, TinyAVR-Controller mit ISP-Schnittstelle (MISO, MOSI, SCK, RESET) oder alternativ (PDI, PDO, SCK, RESET)
- ATMEL/Microchip TinyAVR, AVR-DA-Controller mit UPDI-Schnittstelle. Mit Hochvolt-Funktion für Controller mit deaktiviertem UPDI-Pin
- STM32 32-Bit ARM-Cortex-M-Controller, die über einen internen UART-Bootloader verfügen
- NXP LPC 32-Bit ARM-Cortex-M-Controller, die über einen internen UART-Bootloader verfügen
- ESP8266, ESP32, -S2, -S3, -C3, -C6 Controller und Module über den internen UART-Bootloader.
Programmer Modus einstellbar:
- AVR-ISP
- AVR-UPDI und AVR-UPDI-HV
- STM32, Cortex-M
- NXP/LPC, Cortex-M
- ESP8266, ESP32, -S2, -S3, -C3, -C6
- USB-Seriell-Interface
Features:
- Funktionswahl über DIP-Schalter
- Signalpegel umschaltbar, 3,3V, 5V
- Integrierter Hochvolt-Generator für UPDI-Programmierung
- Automatische Bitratenanpassung im AVR-ISP-Modus
- Taktgenerator für AVR-Controller mit ver“fuse“tem Oszillator
- Taster zum Reset des angeschlossenen Microcontrollers
- 10-poliger Standard-ISP-Anschluss
- Optionales Zubehör: 10-pol auf 6-pol Adapter, ESP01-Adapter
- Mini-USB-Anschluss zur Stromversorgung und Verbindung mit dem PC
- Firmware updatefähig über USB
- Windows-PC-Tool zum Test der Signalpegel am Programmieranschluss.
Technische Daten:
- Stromaufnahme ohne angeschlossenen Microcontroller: ca. 30mA
- Signalpegel am Programmieranschluss: 5V (USB-Spannung) oder 3,3V
- Stromversorgung für externe Schaltung: Max. 300mA (3,3V), max. 500mA (5V)
- UPDI-Hochspannung: ca. 12,3V
- Gehäusegröße: ca. 55x40x10mm
- Gewicht: ca. 25g
Lieferumfang:
- EXA-PROG im farbigen Plexigehäuse (Farbe kann variieren)
- Flachbandkabelkabel 10-polig mit Steckern, ca. 15cm Länge
- Mini-USB-Kabel
Optionales Zubehör:
- Adapter für 10-pol. auf 6-pol. ISP und 6-pol. UPDI. Inkl. 6-pol. Flachbandkabel mit Steckern, ca. 15cm Länge.
- Adapter für ESP-01-Module und Stiftleisten zur Programmierung von ESP8266, ESP32, ESP32-S2 Controllern.
Information zur Installation:
- Windows 7: Zur Installation des passenden virtuellen Comport-Treibers ist nur die Datei "prog-isp.inf" erforderlich. Diese befindet sich im Programmpaket zum EXA-Prog (siehe Download). Öffnen Sie im Windows-Gerätemanager das unbekannte Gerät mit der rechten Maustaste und wählen "Treibersoftware aktualisieren". Im darauf folgenden Fenster wählen Sie das Verzeichnis aus, in dem sich die Datei "prog-isp.inf" befindet.
- Windows 8.x: Wie bei Windows 7, jedoch muss hier die Treibersignatur deaktiviert werden. Wie das funktioniert, finden Sie im Internet unter der Suche nach „Treibersignatur Windows 8“.
- Windows 10: Keine Treiber-Installation erforderlich. Nach Anstecken an den PC meldet sich EXA-Prog automatisch als "Serielles USB-Device" an.
-
Linux: Tipps zur Konfiguration mit AVRDUDE sind hier zu finden:
https://www.mikrocontroller.net/topic/550219
Hinweise:
- Unter Windows 10 unbedingt ATMEL/MICROCHIP-Studio 7.x benutzen, ältere Versionen funktionieren nicht.
- ATMEL/MICROCHIP-Studio 7.x: Tools->Add target->Select Tool: STK500, Select serial port: COM...
- Der AVR-UPDI-Modus kann nur mit der modifizierten Version von AVRDUDE (im Programmpaket) benutzt werden. Im ATMEL/MICROCHIP-Studio funktioniert dieser Modus derzeit nicht.
- EXA-PROG kann nicht AVR-Controller mit TPI oder PDI-Schnittstelle programmieren
- Bitte nur Test-Tool ab Version 1.3.4 benutzen.
