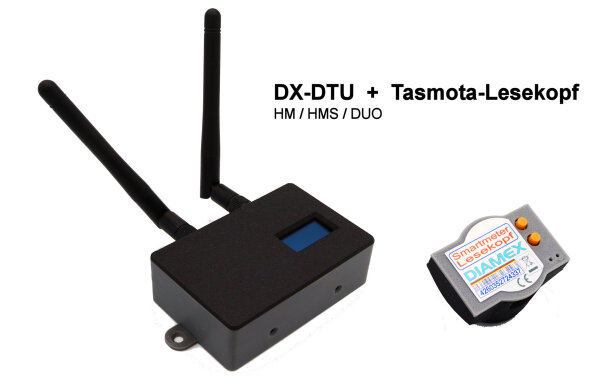

Nulleinspeise-Bundle, bestehend aus DX-DTU-Klassik und Smartmeter-Lesekopf
Diamex DX-DTU mit der Open-Source-Firmware "OpenDTU on Battery" in Kombination mit dem Diamex Tasmota-Smartmeter-Lesekopf eignen sich hervorragend, um eine Balkonkraftwerk-Solaranlage mit einer Nulleinspeise-Funktion auszustatten. Hierzu liest OpenDTU die Verbrauchs- und Einspeisewerte über den Smartmeter-Lesekopf aus und stellt das Wechselrichter-Limit entsprechend ein.
OpenDTU-OnBattery Wiki:
https://opendtu-onbattery.net
DX-DTU
Gateway für die Übertragung der Funksignale von bis zu 10 Hoymiles®-Wechselrichtern (HM/DUO, 2.4GHz, HMS/HMT/DUO, 868MHz) ins WLAN-Netz. Hardware-kompatibel mit der Open-Source Software OpenDTU und OpenDTU on Battery. Anzeige der Daten mit dem WEB-Browser per PC oder Smartphone. Über MQTT ist die Anbindung an Smarthome-Systeme möglich.
Professionell gefertigt in Industriequalität. Alle Geräte werden vor Auslieferung auf einwandfreie Funktion geprüft.
DX-DTU wird werksseitig mit der OpenDTU-Firmware ausgeliefert. Dies ist ein kostenloser Service.
Web-Installer zur Installation und Update der Firmware über den WEB-Browser:
https://www.diamex.de/dtu
Hier kann auch die Version "OpenDTU on Battery" installiert werden.
Verschiedene Versionen verfügbar:

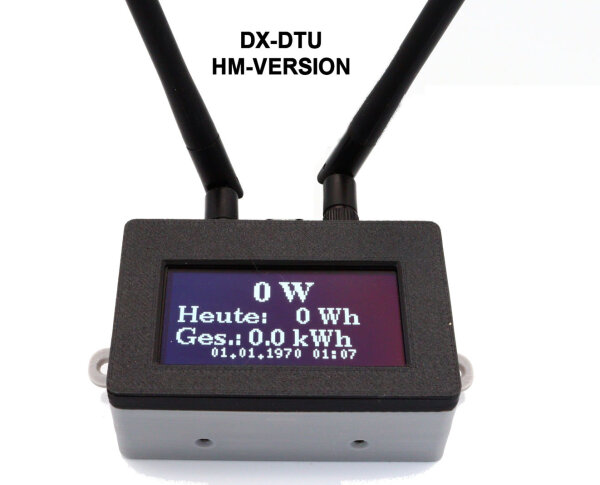

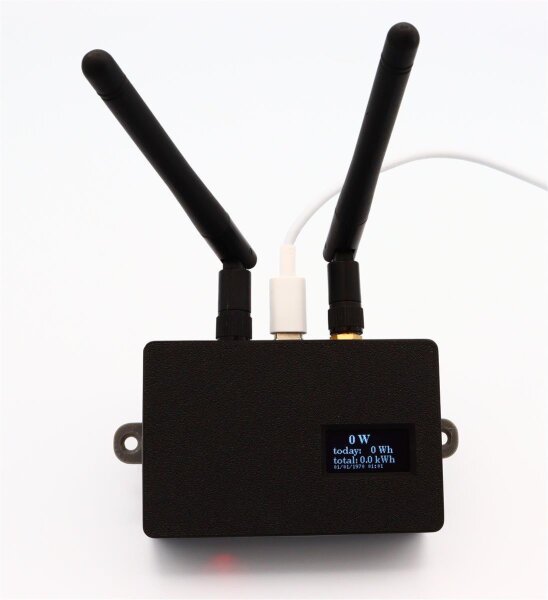

- HM-Version mit 2 externen Antennen

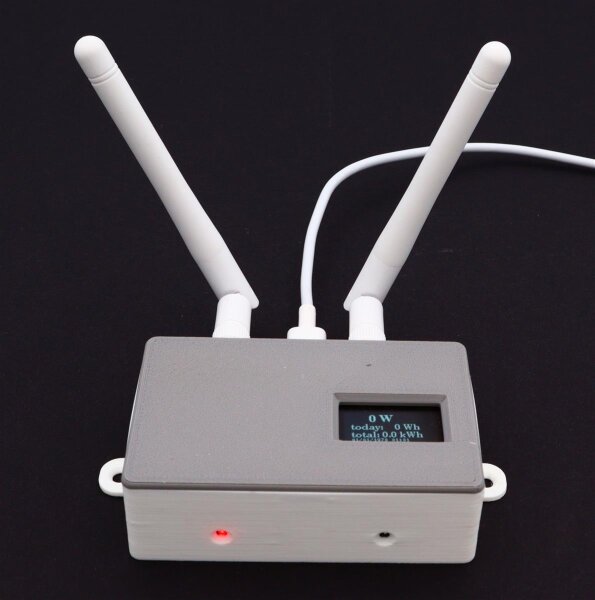

- HMS/HMT-Version mit 2 externen Antennen

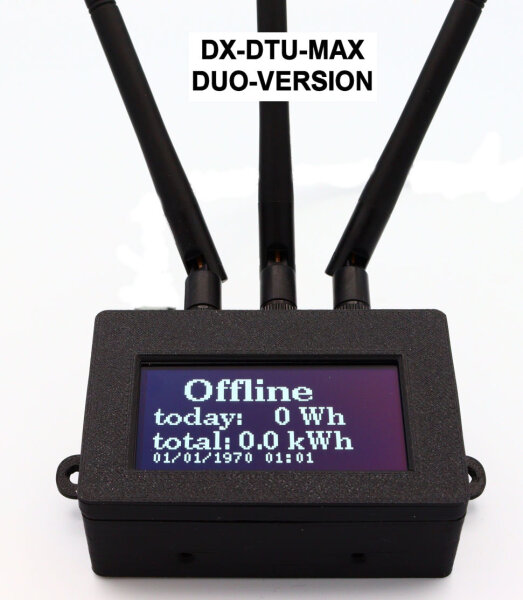

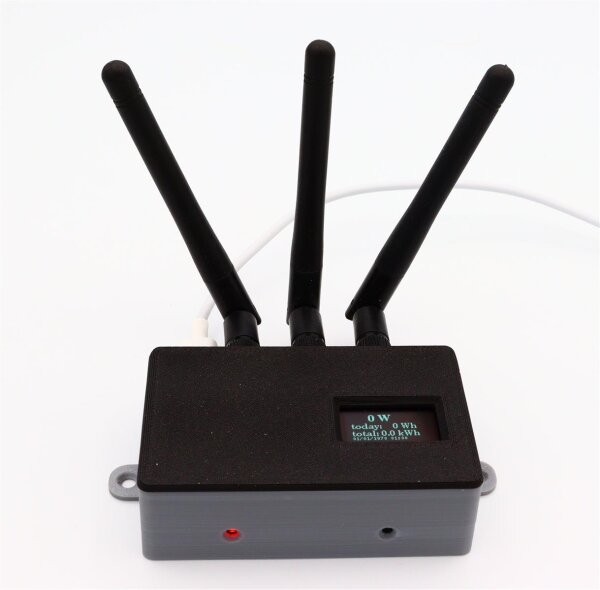

- DUO-Version (HM/HMS/HMT) mit 3 externen Antennen
- Alle Versionen mit 0,96" (2,44cm) oder 2.42" (6,15cm) OLED-Display
Technische Daten:
- DX-DTU im Kunststoff-3D-Gehäuse und 2 oder 3 externen Antennen
- High-Power NRF24L01+ PA-Modul (HM/DUO)
- EBYTE E49-900M20S - Modul mit CMT2300A im abgeschirmten Gehäuse (HMS/HMT/DUO)
- Reichweite im Gebäude ca. 30 - 40 Meter, im Freien wesentlich mehr

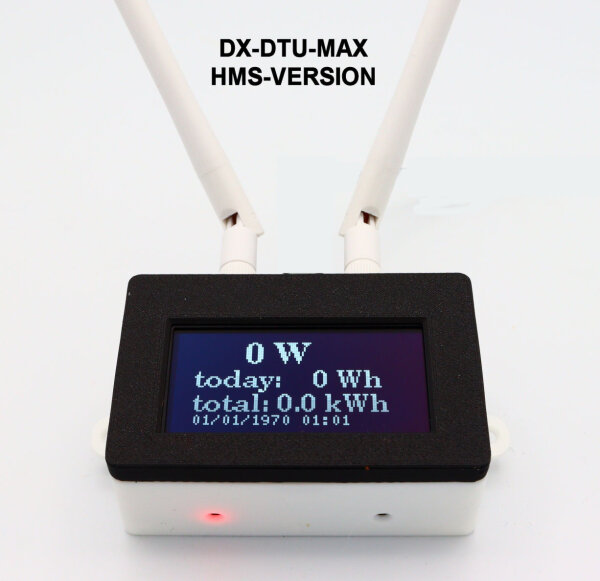

- Mit 2.42" (6,15cm) OLED Display (MAX-Version)
- Mit 0.96" (2,44cm) OLED Display (Normal-Version)
- 2 LEDs zur Statusanzeige
- USB-C Anschluss 5 Volt, ca. 150 mA zur Stromversorgung über Steckernetzteil, Powerbank oder PC/Notebook.
- Gehäusegröße: 101 x 53 x 31 mm (ohne Antennen), 101 x 85 x 31 mm (mit Antennen)
- Gewicht: ca. 65g
Die angegebene Reichweite ist nur ein Richtwert und ist abhängig vom Aufstellort, von der Beschaffenheit des Gebäudes sowie von der Anzahl der trennenden Wände.
Kompatibel mit folgenden Wechselrichtern (HM- und DUO-Version):
- Hoymiles® HM-300
- Hoymiles® HM-350
- Hoymiles® HM-400
- Hoymiles® HM-600
- Hoymiles® HM-700
- Hoymiles® HM-800
- Hoymiles® HM-1000
- Hoymiles® HM-1200
- Hoymiles® HM-1500
- Solenso® SOL-H350
- Solenso® SOL-H400
- Solenso® SOL-H800
- TSUN® TSOL-M350 (Seriennummern mit "11" beginnend)
- TSUN® TSOL-M800 (Seriennummern mit "11" beginnend)
- TSUN® TSOL-M1600 (Seriennummern mit "11" beginnend)
- E-Star® HERF-800
- E-Star® HERF-1600
- E-Star® HERF-1800
Kompatibel mit folgenden Wechselrichtern (HMS/HMT- und DUO-Version):
- Hoymiles® HMS-300
- Hoymiles® HMS-350
- Hoymiles® HMS-400
- Hoymiles® HMS-450
- Hoymiles® HMS-500
- Hoymiles® HMS-600
- Hoymiles® HMS-700
- Hoymiles® HMS-800
- Hoymiles® HMS-900
- Hoymiles® HMS-1000
- Hoymiles® HMS-1600
- Hoymiles® HMS-1800
- Hoymiles® HMS-2000
- Hoymiles® HMT-1800
- Hoymiles® HMT-2250
Die aktuelle Liste der unterstützten Wechselrichter befindet sich auf der OpenDTU-Homepage:
https://github.com/tbnobody/OpenDTU
Diese DTU funktioniert nicht mit den W-Versionen der Wechselrichter (z.B. HMS-800W).
Smartmeter-Lesekopf
Schreib-/Lesekopf zum Auslesen von digitalen Stromzählern (Smartmeter) über die Infrarot-Schnittstelle.
Die ausgelesenen Daten werden per WLAN an den Router im Hausnetz gesendet und können mit jedem Gerät ausgelesen werden, das auf das Netz Zugriff hat. Die Daten können auch an Hausautomationssystemen z.B. über MQTT gesendet werden, um Schalt- oder Regelvorgänge auszulösen. Möglich macht dies die enorm vielseitige Open-Source-Software Tasmota, die im Diamex-Lesekopf eingesetzt wird.
Abhängig vom Stromzählertyp werden unter Anderem der aktuelle Verbrauch, Zählerstand, Spannung oder Netzfrequenz ausgelesen. Auch die Einspeisemenge von der Solaranlage kann bei Zweirichtungszählern protokolliert und zur Steuerung von Systemen zur Nulleinspeisung verwendet werden. Damit alle Daten vom Stromzähler ausgegeben werden, ist die Eingabe eines Pincodes am Stromzähler erforderlich. Den Pincode erhalten Sie von Ihrem Netzbetreiber auf Anfrage. Zur einfachen Eingabe des Pincode ist die Taschenlampenfunktion des Diamex-Lesekopfes sehr hilfreich.
Im Diamex-Lesekopf wird ein ESP32-C3 Microcontroller eingesetzt, der sehr leistungsfähig ist. Die Software Tasmota wird mit aktivierter Scriptfunktion von uns vorinstalliert, dies ist ein kostenloser Service.
Der Diamex-Lesekopf wird magnetisch am Stromzähler befestigt. Eine Kontroll-LED zeigt die Datenübertragung und damit die korrekte Positionierung an. Ein Micro-USB-Anschluss dient zur Stromversorgung und zur Programmierung des Microcontrollers.
Bitte wählen Sie die hohe Version, wenn die optischen Sensoren an Ihrem Stromzähler vertieft angeordnet sind, oder sich ein hoher Rand neben den Sensoren befindet.
Wird Ihr Smartmeter von Tasmota unterstützt? Hier eine Kompatibilitätsliste von der Tasmota Homepage:
https://tasmota.github.io/docs/Smart-Meter-Interface/
Technische Daten:
- Tasmota Software mit aktivierter Script-Funktion vorinstalliert
- Leistungsstarker ESP32-C3 Microcontroller mit WLAN
- Neodym-Rundmagnet zur sicheren Befestigung am Stromzähler
- Micro-USB-Schnittstelle zur Stromversorgung und zur Programmierung des Microcontrollers
- Integrierte Taschenlampenfunktion mit weißer LED
- Optische Positionierungshilfe
- LED zur Anzeige der Datenübertragung
- Stromversorgung über Micro-USB: 5 Volt, max. ca. 200mA
- Maße des 3D-Gehäuses: 40 x 30 x 20,5mm (Normale Version), 40 x 30 x 25,5mm (Hohe Version)
- Gewicht: ca. 30g
WICHTIGER HINWEIS!
Bitte kein OTA-Update mit den Daten von der Tasmota Homepage machen. In diesen Daten ist die Scriptfunktion für Smartmeter nicht enthalten.
Web-Installer für Tasmota mit Scriptfunktion:
https://www.diamex.de/lesekopf
Optional:

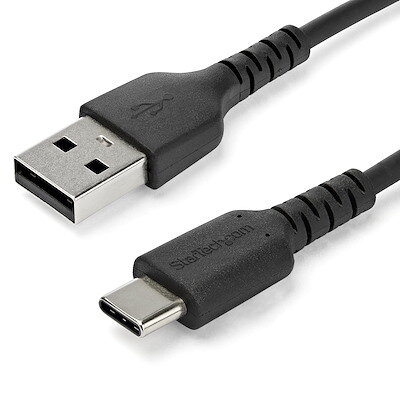

USB-C-Anschlusskabel für DX-DTU

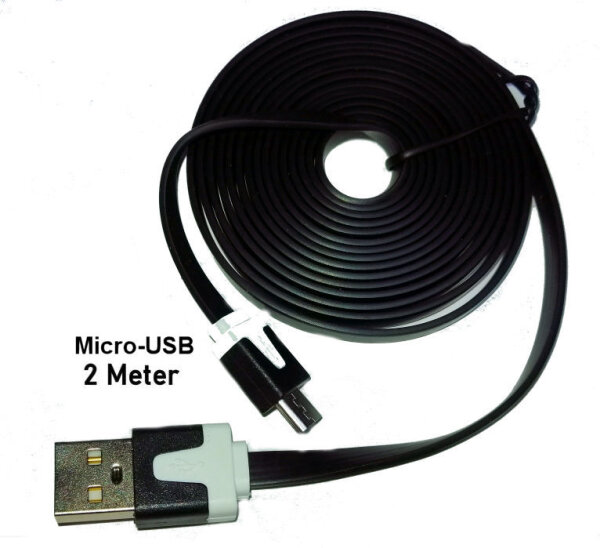

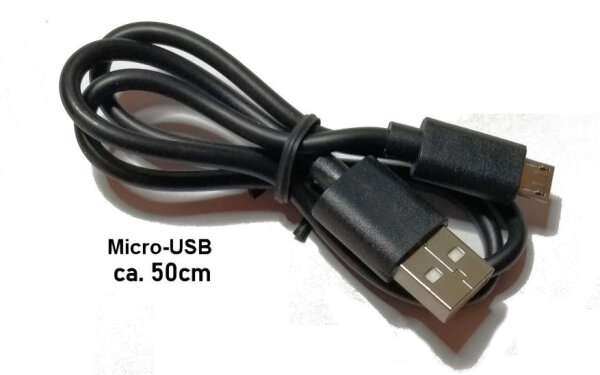

Micro-USB-Anschlusskabel für Diamex-Lesekopf
Hinweise:
Alle Markennamen, Warenzeichen und eingetragenen Warenzeichen sind Eigentum Ihrer rechtmäßigen Eigentümer und dienen hier nur der Beschreibung. Der Hersteller übernimmt keine Haftung für Schäden die durch Anwendung der Diamex DX-DTU entstehen könnten.
Wir drucken alle Gehäuse auf 3D-Druckern von BambuLab® mit PLA-Filamenten verschiedener Hersteller.
