Die klassische DX-DTU mit ESP32 und 0.96" (2.4 cm) OLED-Display.
DX-DTU-Klassik ist ein Gateway für die Übertragung der Funksignale von bis zu 10 Hoymiles®-Wechselrichtern ins WLAN-Netz. Kompatibel mit der Open-Source Software OpenDTU. Anzeige der Daten mit dem WEB-Browser per PC oder Smartphone. Anbindung an Smarthome-Systeme möglich. Über das integrierte Display kann der aktuelle Ertrag der Solaranlage jederzeit abgelesen werden.
Professionell gefertigt in Industriequalität. Alle Geräte werden vor Auslieferung auf einwandfreie Funktion geprüft.
Bitte schauen Sie unten in der Kompatibilitätstabelle nach, welche DTU Sie für Ihren Wechselrichter benötigen.
Verschiedene Versionen verfügbar:

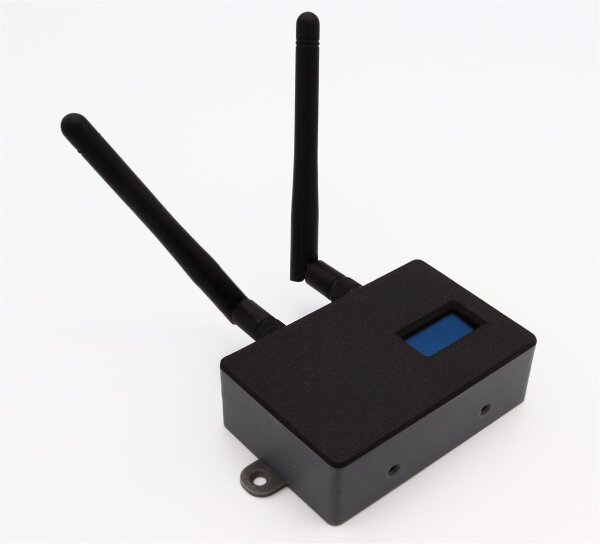

- DX-DTU-Klassik (HM) im Kunststoff-3D-Gehäuse
NRF24L01+ PA-Modul (offene Version)
2 externe Antennen
- DX-DTU-Klassik (HM) im Kunststoff-3D-Gehäuse
EBYTE NRF24L01+ PA+LNA-Modul (höhere Leistung)
2 externe Antennen

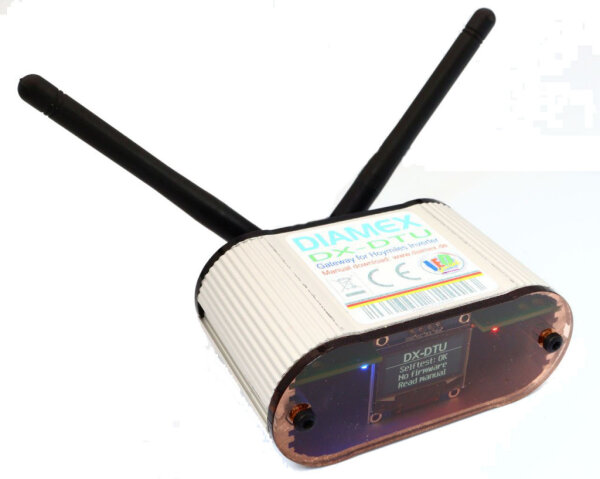

- DX-DTU-Klassik (HM) im Alu-Gehäuse
NRF24L01+ PA-Modul (offene Version)
2 externe Antennen

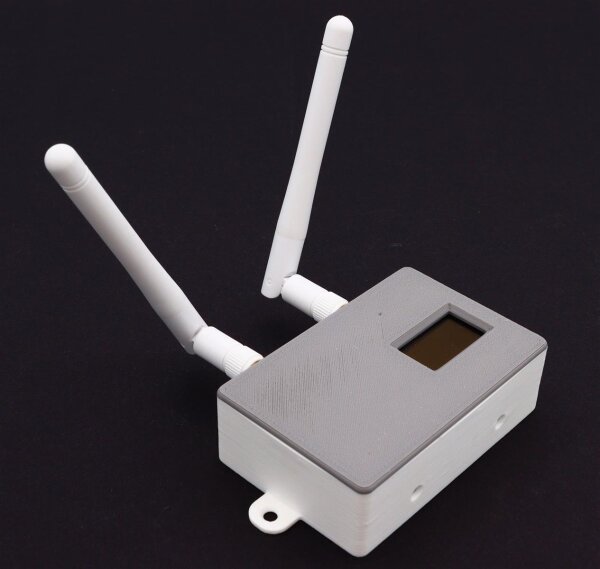

- DX-DTU-Klassik (HMS/HMT) im Kunststoff-3D-Gehäuse
EBYTE E49-900M20S - Modul mit CMT2300A
2 externe Antennen

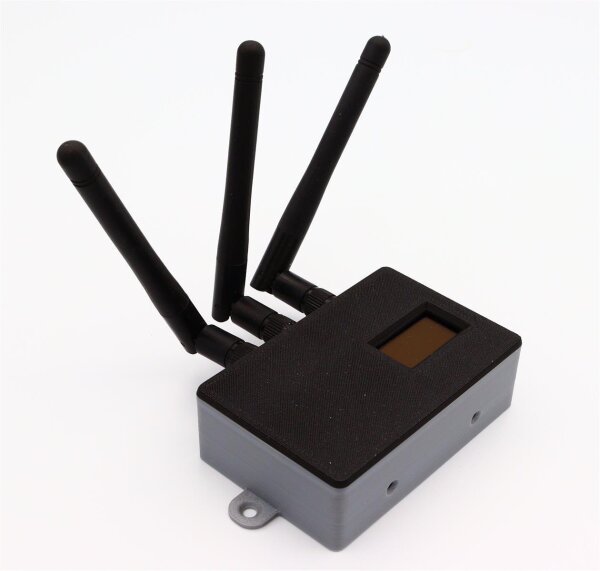

- DX-DTU-Klassik (DUO, HM+HMS/HMT) im Kunststoff-3D-Gehäuse
NRF24L01+ PA-Modul (offene Version)
EBYTE E49-900M20S - Modul mit CMT2300A
3 externe Antennen
Technische Daten:
- DX-DTU-Klassik (HM, HMS/HMT, DUO) im Kunststoff-3D-Gehäuse und 2 oder 3 externen Antennen
- ESP32 Microcontroller mit 4 Megabyte Flash-Speicher.
- High-Power NRF24L01+ PA-Modul (HM, DUO).
- EBYTE NRF24L01+ PA+LNA-Modul (nur HM, optional).
- EBYTE E49-900M20S - Modul mit CMT2300A im abgeschirmten Gehäuse (HMS, DUO).
- Reichweite im Gebäude ca. 30 - 40 Meter, im Freien wesentlich mehr.
- OLED-Display 0.96" (2,44 cm) zur Anzeige der aktuellen Leistung, sowie der Tages- und Gesamtwerte (mit OpenDTU-Software).
- 2 LEDs zur Statusanzeige.
- USB-C Anschluss 5 Volt, ca. 150 mA zur Stromversorgung über Steckernetzteil, Powerbank oder PC/Notebook.
- Gehäusegröße: ca. 101 x 85 x 25 mm (3D-Version), Gewicht: ca. 60g
- Gehäusegröße: ca. 85 x 85 x 35 mm (Alu-Gehäuse), Gewicht: ca. 120g
Die angegebene Reichweite ist nur ein Richtwert und ist abhängig vom Aufstellort, von der Beschaffenheit des Gebäudes sowie von der Anzahl der trennenden Wände.
Software:
DX-DTU wird werksseitig mit der OpenDTU-Firmware ausgeliefert. Dies ist ein kostenloser Service.
WEB-Flasher zur Installation und Update der Firmware über den WEB-Browser.
Kompatibel mit folgenden Wechselrichtern (HM- und DUO-Version):
- Hoymiles® HM-300
- Hoymiles® HM-350
- Hoymiles® HM-400
- Hoymiles® HM-600
- Hoymiles® HM-700
- Hoymiles® HM-800
- Hoymiles® HM-1000
- Hoymiles® HM-1200
- Hoymiles® HM-1500
- Solenso® SOL-H350
- Solenso® SOL-H400
- Solenso® SOL-H800
- TSUN® TSOL-M350 (Seriennummern mit "11" beginnend)
- TSUN® TSOL-M800 (Seriennummern mit "11" beginnend)
- TSUN® TSOL-M1600 (Seriennummern mit "11" beginnend)
- E-Star® HERF-800
- E-Star® HERF-1600
- E-Star® HERF-1800
Kompatibel mit folgenden Wechselrichtern (HMS/HMT- und DUO-Version):
- Hoymiles® HMS-300
- Hoymiles® HMS-350
- Hoymiles® HMS-400
- Hoymiles® HMS-450
- Hoymiles® HMS-500
- Hoymiles® HMS-600
- Hoymiles® HMS-700
- Hoymiles® HMS-800
- Hoymiles® HMS-900
- Hoymiles® HMS-1000
- Hoymiles® HMS-1600
- Hoymiles® HMS-1800
- Hoymiles® HMS-2000
- Hoymiles® HMT-1800
- Hoymiles® HMT-2250
Die aktuelle Liste der unterstützten Wechselrichter befindet sich auf der OpenDTU-Homepage:
https://www.opendtu.solar/
Diese DTU funktioniert nicht mit den W-Versionen der Wechselrichter (z.B. HMS-800W).
Optional:

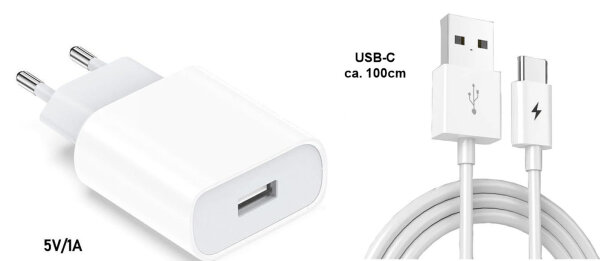

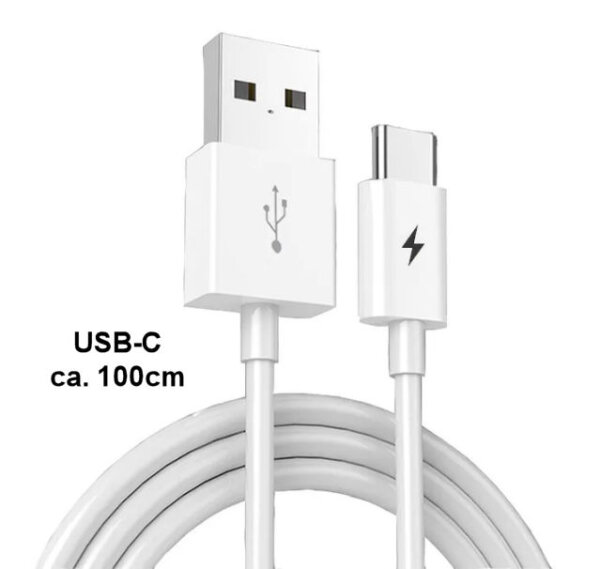

USB-C Daten-Anschlusskabel, Steckernetzteil
Hinweise:
Alle Markennamen, Warenzeichen und eingetragenen Warenzeichen sind Eigentum Ihrer rechtmäßigen Eigentümer und dienen hier nur der Beschreibung. Der Hersteller übernimmt keine Haftung für Schäden die durch Anwendung der Diamex DX-DTU-KOMPAKT entstehen könnten.
Wir drucken alle Kunststoff-Gehäuse auf 3D-Druckern von BambuLab® mit PLA-Filamenten verschiedener Hersteller. Um eine Verformung des Gehäuses zu vermeiden, stellen Sie das Gerät bitte nicht an Positionen auf, an denen durch Sonneneinstrahlung über 60° C herrschen kann.
