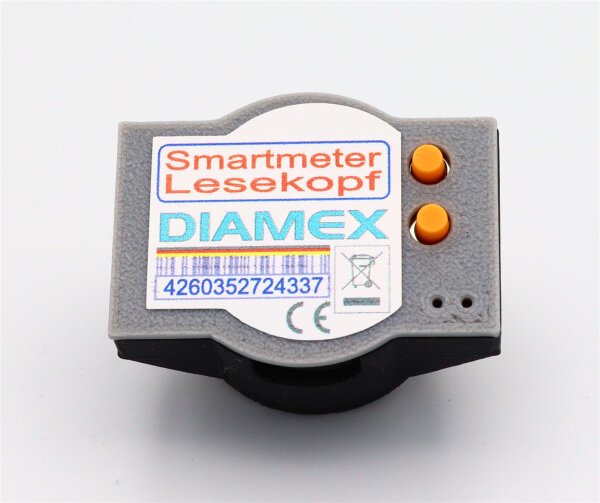

Schreib-/Lesekopf zum Auslesen von digitalen Stromzählern (Smartmeter) über die Infrarot-Schnittstelle.
Die ausgelesenen Daten werden per WLAN an den Router im Hausnetz gesendet und können mit jedem Gerät ausgelesen werden, das auf das Netz Zugriff hat. Die Daten können auch an Hausautomationssystemen z.B. über MQTT gesendet werden, um Schalt- oder Regelvorgänge auszulösen. Möglich macht dies die enorm vielseitige Open-Source-Software Tasmota, die im Diamex-Lesekopf eingesetzt wird.
Abhängig vom Stromzählertyp werden unter Anderem der aktuelle Verbrauch, Zählerstand, Spannung oder Netzfrequenz ausgelesen. Auch die Einspeisemenge von der Solaranlage kann bei Zweirichtungszählern protokolliert und zur Steuerung von Systemen zur Nulleinspeisung verwendet werden. Damit alle Daten vom Stromzähler ausgegeben werden, ist die Eingabe eines Pincodes am Stromzähler erforderlich. Den Pincode erhalten Sie von Ihrem Netzbetreiber auf Anfrage. Zur einfachen Eingabe des Pincode ist die Taschenlampenfunktion des Diamex-Lesekopfes sehr hilfreich.
Im Diamex-Lesekopf wird ein ESP32-C3 Microcontroller eingesetzt, der sehr leistungsfähig ist. Die Software Tasmota wird mit aktivierter Scriptfunktion von uns vorinstalliert, dies ist ein kostenloser Service.
Der Diamex-Lesekopf wird magnetisch am Stromzähler befestigt. Eine Kontroll-LED zeigt die Datenübertragung und damit die korrekte Positionierung an. Ein Micro-USB-Anschluss dient zur Stromversorgung und zur Programmierung des Microcontrollers.
Bitte wählen Sie die hohe Version, wenn die optischen Sensoren an Ihrem Stromzähler vertieft angeordnet sind, oder sich ein hoher Rand neben den Sensoren befindet.
Wird Ihr Smartmeter von Tasmota unterstützt? Hier eine Kompatibilitätsliste von der Tasmota Homepage:
https://tasmota.github.io/docs/Smart-Meter-Interface/
Technische Daten:
- Tasmota Software mit aktivierter Script-Funktion vorinstalliert
- Leistungsstarker ESP32-C3 Microcontroller mit WLAN
- Neodym-Rundmagnet zur sicheren Befestigung am Stromzähler

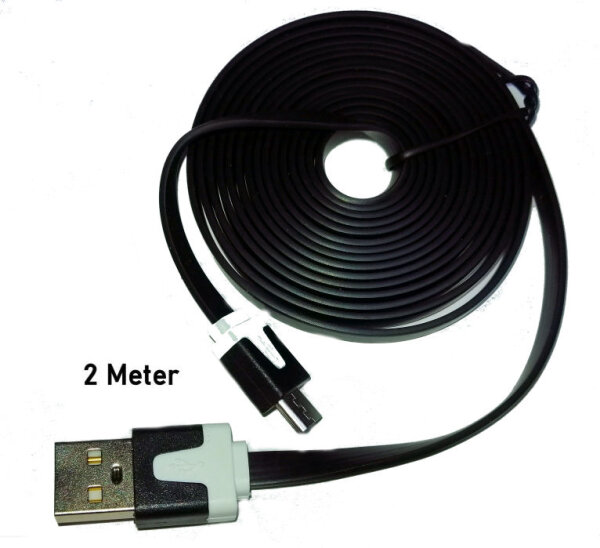

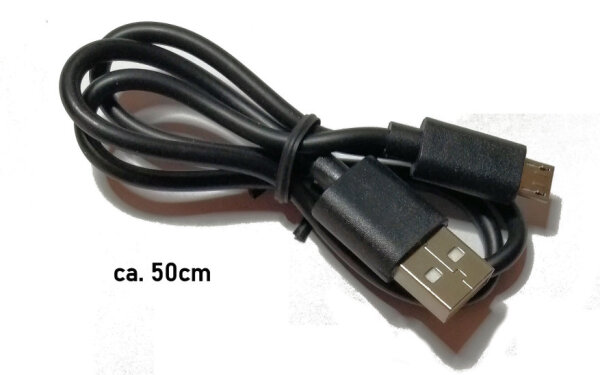

- Micro-USB-Schnittstelle zur Stromversorgung und zur Programmierung des Microcontrollers
- Integrierte Taschenlampenfunktion mit weißer LED
- Optische Positionierungshilfe
- LED zur Anzeige der Datenübertragung

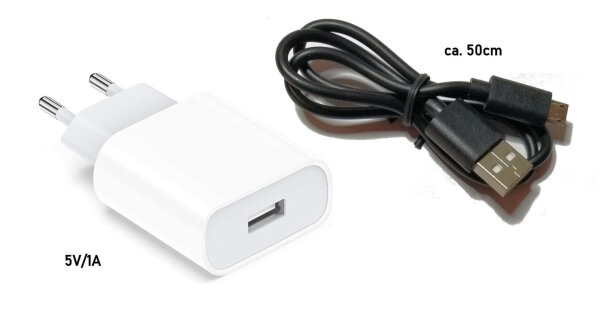

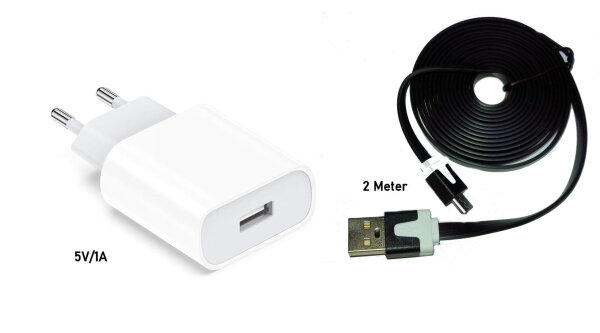

- Stromversorgung über Micro-USB: 5 Volt, max. ca. 200mA
- Maße des 3D-Gehäuses: 40 x 30 x 20,5mm (Normale Version), 40 x 30 x 25,5mm (Hohe Version)
- Gewicht: ca. 30g
WICHTIGER HINWEIS!
Bitte kein OTA-Update mit den Daten von der Tasmota Homepage machen. In diesen Daten ist die Scriptfunktion für Smartmeter nicht enthalten.
Diamex-Lesekopf Web-Installer für Tasmota mit Scriptfunktion:
https://www.diamex.de/lesekopf
Tipp: Auf Sommerzeit Deutschland umstellen. Folgenden Text in die Console eintragen und Enter drücken:
Backlog0 Timezone 99; TimeStd 0,0,10,1,3,60; TimeDst 0,0,3,1,2,120
