Die Kompakt-Serie punktet mit neuer, weiter entwickelter Hardware auf der Basis des S3-Mini-Moduls von Espressif. Diese Module zeichnen sich durch ihre hoch integrierten Komponenten bei äußerst kompakten Abmaßen aus. Auch der Fertigungsprozess wurde vereinheitlicht und vereinfacht und so der Produktionsprozess deutlich kostengünstiger ausfällt. Dadurch konnte das Preis-Leistungsverhältnis nochmals optimiert worden. Im Ergebnis ist diese DTU preiswert, funktional und leistungsfähig. Für zukünftige Erweiterungen ist im Modul ebenfalls ein größerer Speicherblock integriert, damit ist die DX-DTU-Kompakt auch für größere OpenDTU-Varianten geeignet.

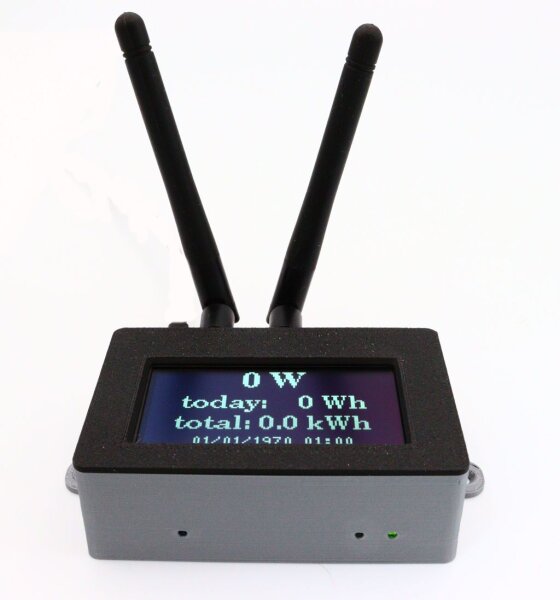

DX-DTU-Kompakt ist ein Gateway für die Übertragung der Funksignale von bis zu 10 Hoymiles®-Wechselrichternins WLAN-Netz. Kompatibel mit der Open-Source Software OpenDTU. Anzeige der Daten mit dem WEB-Browser per PC oder Smartphone. Anbindung an Smarthome-Systeme möglich.
Großes OLED-Display 2.42" (6,15 cm) zur Anzeige der aktuellen Leistung, sowie der Tages- und Gesamtwerte.
Professionell gefertigt in Industriequalität. Alle Geräte werden vor Auslieferung auf einwandfreie Funktion geprüft.
Bitte schauen Sie unten in der Kompatibilitätstabelle nach, welche DTU Sie für Ihren Wechselrichter benötigen.
Verschiedene Versionen verfügbar:

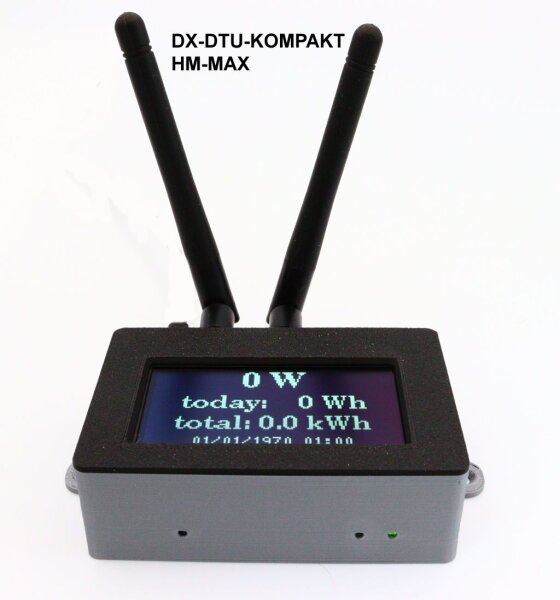

- DX-DTU-Kompakt (HM) im Kunststoff-3D-Gehäuse
NRF24L01+ PA-Modul (offene Version)
2 externe Antennen

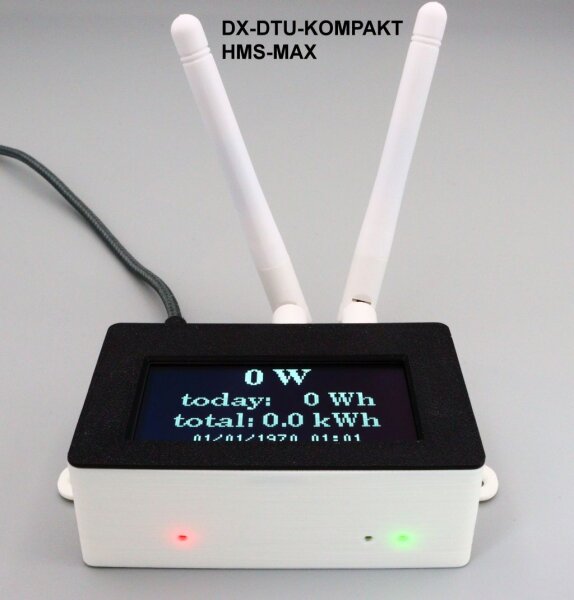

- DX-DTU-Kompakt (HMS/HMT) im Kunststoff-3D-Gehäuse
EBYTE E49-900M20S - Modul mit CMT2300A
2 externe Antennen

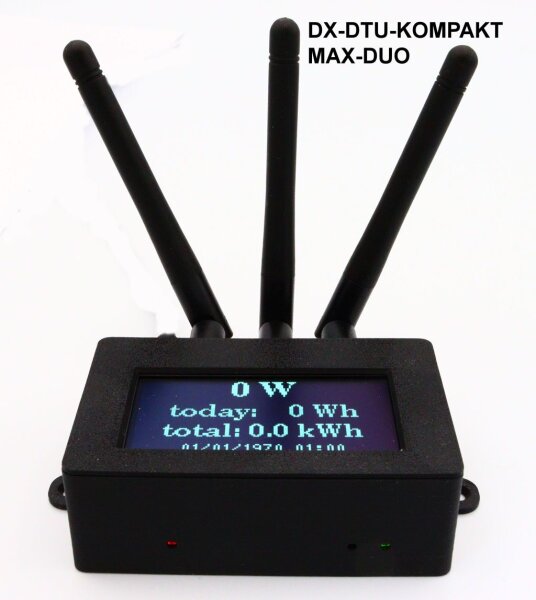

- DX-DTU--Kompakt (DUO, HM+HMS/HMT) im Kunststoff-3D-Gehäuse
NRF24L01+ PA-Modul (offene Version)
EBYTE E49-900M20S - Modul mit CMT2300A
3 externe Antennen
Technische Daten:
- DX-DTU-Kompakt im Kunststoff-3D-Gehäuse und 2 oder 3 externen Antennen
- ESP32-S3 Microcontroller mit 8 Megabyte Flash-Speicher.
- High-Power NRF24L01+ PA-Modul (HM, DUO).
- EBYTE E49-900M20S - Modul mit CMT2300A im abgeschirmten Gehäuse (HMS, DUO).
- Reichweite im Gebäude ca. 30 - 40 Meter, im Freien wesentlich mehr.
- 3 LEDs zur Statusanzeige.
- USB-C Anschluss 5 Volt, ca. 150 mA zur Stromversorgung über Steckernetzteil, Powerbank oder PC/Notebook.
- OLED-Display 2.42" (6,15 cm) zur Anzeige der aktuellen Leistung, sowie der Tages- und Gesamtwerte (mit OpenDTU-Software).
- Gehäusegröße: ca. 101 x 85 x 25 mm (mit Antennen).
- Gewicht: ca. 65g
De angegebenen Reichweiten sind nur Richtwerte und sind abhängig vom Aufstellort, von der Beschaffenheit des Gebäudes sowie von der Anzahl der trennenden Wände.
Software:
DX-DTU-Kompakt wird werksseitig mit der OpenDTU-Firmware ausgeliefert. Dies ist ein kostenloser Service.
WEB-Flasher zur Installation und Update der Firmware über den WEB-Browser.
Kompatibel mit folgenden Wechselrichtern (HM- und DUO-Version):
- Hoymiles® HM-300
- Hoymiles® HM-350
- Hoymiles® HM-400
- Hoymiles® HM-600
- Hoymiles® HM-700
- Hoymiles® HM-800
- Hoymiles® HM-1000
- Hoymiles® HM-1200
- Hoymiles® HM-1500
- Solenso® SOL-H350
- Solenso® SOL-H400
- Solenso® SOL-H800
- TSUN® TSOL-M350 (Seriennummern mit "11" beginnend)
- TSUN® TSOL-M800 (Seriennummern mit "11" beginnend)
- TSUN® TSOL-M1600 (Seriennummern mit "11" beginnend)
- E-Star® HERF-800
- E-Star® HERF-1600
- E-Star® HERF-1800
Kompatibel mit folgenden Wechselrichtern (HMS/HMT- und DUO-Version):
- Hoymiles® HMS-300
- Hoymiles® HMS-350
- Hoymiles® HMS-400
- Hoymiles® HMS-450
- Hoymiles® HMS-500
- Hoymiles® HMS-600
- Hoymiles® HMS-700
- Hoymiles® HMS-800
- Hoymiles® HMS-900
- Hoymiles® HMS-1000
- Hoymiles® HMS-1600
- Hoymiles® HMS-1800
- Hoymiles® HMS-2000
- Hoymiles® HMT-1800
- Hoymiles® HMT-2250
Die aktuelle Liste der unterstützten Wechselrichter befindet sich auf der OpenDTU-Homepage:
https://www.opendtu.solar/
Diese DTU funktioniert nicht mit den W-Versionen der Wechselrichter (z.B. HMS-800W).
Optional:

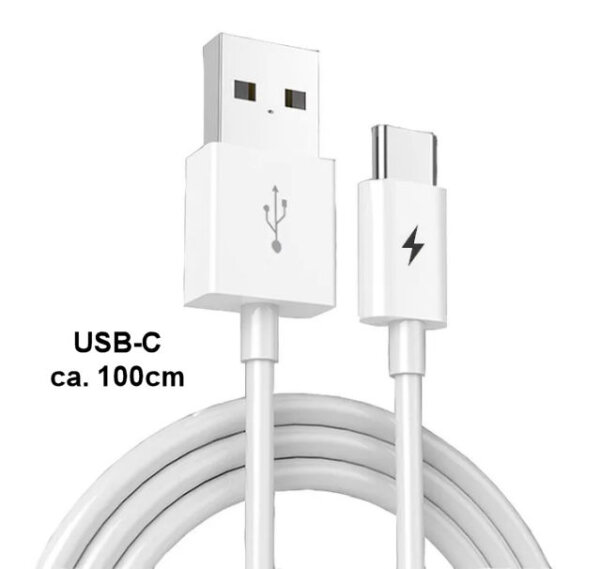

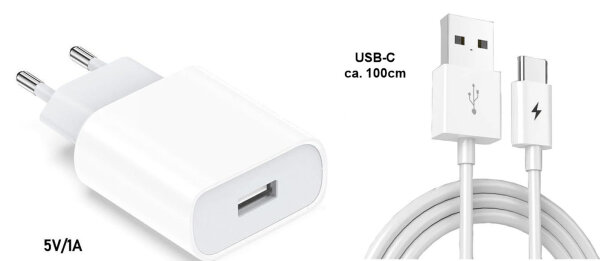

USB-C Daten-Anschlusskabel, Steckernetzteil
Hinweise:
Alle Markennamen, Warenzeichen und eingetragenen Warenzeichen sind Eigentum Ihrer rechtmäßigen Eigentümer und dienen hier nur der Beschreibung. Der Hersteller übernimmt keine Haftung für Schäden die durch Anwendung der Diamex DX-DTU-Kompakt entstehen könnten.
Wir drucken alle Gehäuse auf 3D-Druckern von BambuLab® mit PLA-Filamenten verschiedener Hersteller. Um eine Verformung des Gehäuses zu vermeiden, stellen Sie das Gerät bitte nicht an Positionen auf, an denen durch Sonneneinstrahlung über 60° C herrschen kann.
